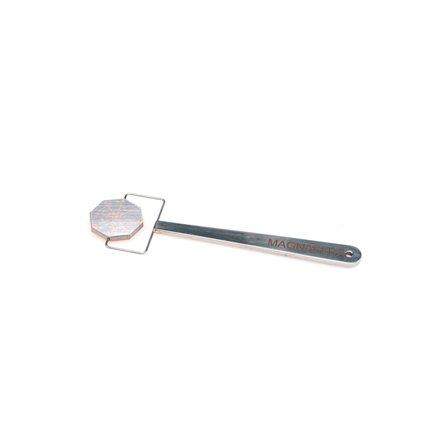

BLOCO PADRÃO OCTAGONAL

Descrição

O Bloco Padrão Octogonal tem a finalidade de verificação da eficiência e direção do campo magnético aplicado.

BENEFÍCIOS

  • Auxilia no processo de identificação do campo magnético, sua intensidade e direção.
  • Permite realizar análise de sensibilidade do produto que está sendo aplicado na inspeção
  • Com a descontinuidade viradas pra baixo, haverá a simulação de descontunidades subsurficiais.
  • Com as descontinuidades viradas para cima, haverá a simulação de descontinuidades superfiais.

ESPECIFICAÇÕES TÉCNICAS

  • ASME BPVC
  • ASTM E709
  • ASTM E1444

RECOMENDAÇÕES DE USO

O Padrão Octogonal é indicado para verificação da intensidade e direção do(s) campos(s) magnético(s) aplicado(s) na peça.

1. Posicione a moeda do padrão sobre a área da peça a ser verificada.

  • Com a descontinuidade viradas pra baixo, haverá a simulação de descontunidades subsurficiais.
  • Com as descontinuidades viradas para cima, haverá a simulação de descontinuidades superfiais.

2. Aplique o campo magnético e ao mesmo tempo aplique as partículas magnéticas. Método contínuo.

3. Se estiver utilizando partículas magnéticas via seca, retire o excesso com pequenos golpes no padrão.

4. As descontinuidades perpendiculares e a 45º a direção do campo, devem ser reveladas.

Documentação e Manuais

MANUAL - BLOCO PADRÃO OCTAGONAL
